RigExpert AA-55 ZOOM

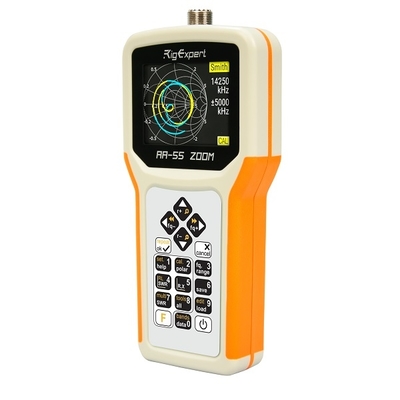

RigExpert AA-55 ZOOM антенный анализатор КВ диапазона 60 кГц - 55 МГц, серии приборов АА RigExpert, выпускается в традиционном для этого семейства анализаторов дизайне с графическим цветным 320 х 240 точек TFT дисплеем. Корпус прибора из светло-бежевого пластика снабжен прорезиненными боковинами, улучшающими эргономику прибора и надежность удержания прибора в ладони при работе, габаритные размеры - 103 x 207 x 37 мм, вес 310 г. Питание прибора номинальным напряжением 3 В осуществляется от 2-х щелочных элементов или никель-марганец аккумуляторов типоразмера АА, размещаемых в отсеке под герметизированной крышкой на задней части прибора.

Источником ВЧ сигнала анализатора является DDS(Direct Digital Synthesis) генератор, обеспечивающий точность установки и стабильность частоты и амплитуды генерируемого ВЧ сигнала, тем самым способствуя повышению точности, стабильности и повторяемости результатов измерений. По принципу подключения исследуемой цепи и обработке полезного сигнала прибор относится к классу VNA(Vector Network Analyzer) однопортовых векторных анализаторов.

Области применения RigExpert AA-55 ZOOM

• • Измерения параметров и характеристик антенной цепи или тракта АФУ при настройке на максимальную эффективность;
• • Измерения параметров и характеристик коаксиального кабеля, при расчете и выборе рабочих параметров, определении места повреждения и подборе длины;
• • Измерение параметров трапов и симметричных линий, при настройке и согласовании линии передачи;
• • Измерения параметров и характеристик фильтра, при выборе или настройке фильтра по (или на) заданным(е) параметрам(ы);
• • Измерения параметров постоянных или настраиваемых заглушек, при выборе или настройке заглушки по (или на) заданным(е) параметрам(ы);
• • Измерение параметров емкостей и индуктивностей на радиочастотах, при подборе малых емкостей и индуктивностей по заданным параметрам;
• • Измерение характеристических параметров усилителей, ВЧ трансформаторов и других радиокомпонентов.
•

  Режимы отображения:
  •  КСВ на одной или нескольких частотах
  •  КСВ, возвратные потери, R, X, Z, L, C на заданной частоте
  • График КСВ, от 20 до 500 точек
  • График R,X, от 20 до 500 точек
  • Диаграмма Смита, от 20 до 500 точек
  • График возвратных потерь, от 20 до 500 точек
  •Кабельный тестер (графики потерь и характеристического сопротивления)

• RigExpert AA-55 ZOOM

• USB кабель

• Чехол

• Руководство пользователя

• Руководство по программам

• Щелочные батарейки

• Упаковка

Частотный диапазон	0.06 - 55 МГц
Дискретность ввода частоты	1 кГц
Диапазон измерения КСВ:	1…100 – в числовом представлении, 1 … 10 – в графическом режиме
Отображение КСВ	цифровое и в виде аналогового индикатора
Диапазон R и X	0…10000, -10000…10000 – в числовом представлении, 0…1000, -1000…1000 – в графическом режиме
Режимы отображения	– КСВ на одной частоте – КСВ, возвратные потери, R, X, Z, L, C на заданной частоте – График КСВ, от 20 до 500 точек – График R,X, от 20 до 500 точек – Диаграмма Смита, от 20 до 500 точек – График возвратных потерь, от 20 до 500 точек – Кабельный тестер (графики потерь и характеристического сопротивления)
Антенный разъем	- Тип разъема: UHF (SO-239) – Форма выходного сигнала: прямоугольная – Выходная мощность: +13 dBm (на нагрузке 50 Ом)
Питание	– Две щелочные батарейки с напряженим 1.5 В, типоразмер AA – Два никель-метал-гидридных аккумулятора на напряжение 1.2 В, типоразмер AA – Макс. 4 часа непрерывных измерений или двое суток в «дежурном» режиме при использовании свежезаряженных элементов питания – При подключении анализатора к компьютеру питание от USB-шины
Интерфейс	– Цветной TFT-дисплей, 320×240 точек – Влагозащитная клавиатура, 6×3 клавиш – Многоязычные меню и система помощи – Подключение к компьютеру через интерфейс USB
Размеры	103x207x37 мм
Рабочая температура	от 0 до 40 °C
Масса	310 грамм
