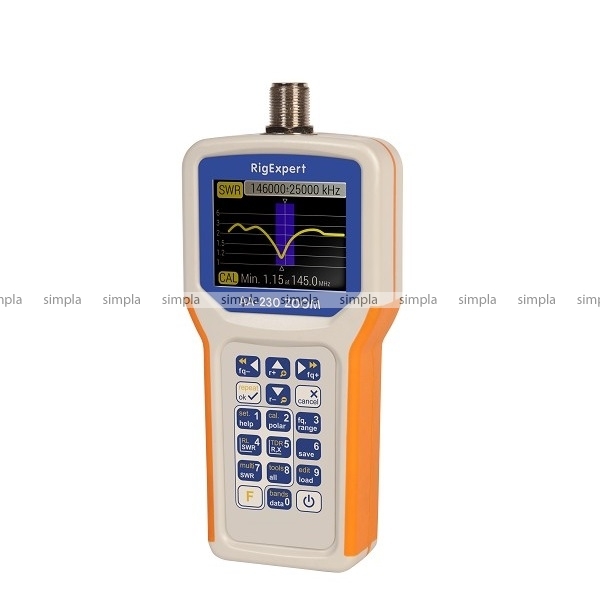

RigExpert AA-230 ZOOM

RigExpert AA-230 Zoom антенный анализатор КВ-УКВ диапазонов 60 кГц - 230 МГц, серии приборов АА RigExpert, выпускается в традиционном для этого семества анализаторов оформлении с графическим цветным 290х220 точек TFT дисплеем. Корпус прибора из светло-салатного пластика снабжен прорезиненными боковинами, улучшающими эргономику прибора и надежность удержания прибора в ладони при работе,габаритные размеры - 182 x 82 x 32 мм, вес 236 г. Питание прибора в автономном режиме производится от 4-х 1,5 В алкалиновых элементов или 4-х 1,2 В никель-марганец аккумуляторов типоразмера ААА, размещаемых в герметизированном отсеке на задней части прибора. Также питание может осуществляться через стандартный USB кабель от подключенного компьютера или зарядного устройства.

Примененный в приборе двухканальный высокочастотный DDS генератор AD9958 обеспечил точность и стабильность частоты, амплитуды и фазы тестового и опорного сигналов, подаваемых на измерительный ВЧ мост и схему детектирования сигналов с моста. Преобразованные в широкополосном высокочастотном логарифмическом детекторе AD8302 сигналы, содержащие информацию о фазе и амплитуде отклика исследуемой цепи на тестовое воздействие, поступают на АЦП, затем преобразованные в цифровой вид, поступают на микроконтроллер семейства STM32, где производится математическая обработка и подготовка к выводу на дисплей полученных значений. Такое подключение исследуемой цепи и способ обработки ее отклика на тестовое воздействие относит прибор к классу VNA(Vector Network Analyzer)- однопортовых векторных анализаторов цепи.

Области применения RigExpert AA-230 ZOOM

• •  Измерения параметров и характеристик антенной цепи или тракта АФУ при настройке на максимальную эффективность;
• •  Измерения параметров и характеристик коаксиального кабеля, при расчете и выборе рабочих параметров, определении места повреждения и подборе длины;
• •  Измерение параметров трапов и симметричных линий, при настройке и согласовании линии передачи;
• •  Измерения параметров и характеристик фильтра, при выборе или настройке фильтра по (или на) заданным(е) параметрам(ы);
• •  Измерения параметров постоянных или настраиваемых заглушек, при выборе или настройке заглушки по (или на) заданным(е) параметрам(ы);
• •  Измерение параметров емкостей и индуктивностей на радиочастотах, при подборе малых емкостей и индуктивностей по заданным параметрам;
• •  Измерение характеристических параметров усилителей, ВЧ трансформаторов и других радиокомпонентов.

• RigExpert AA-230 ZOOM

• USB кабель

• Чехол

• Руководство пользователя

• Руководство по программам

• Щелочные батарейки

• Упаковка

Частотный диапазон	0.06 - 230 МГц
Дискретность ввода частоты	1 кГц
Диапазон измерения КСВ:	1…100 – в числовом представлении, 1 … 10 – в графическом режиме
Отображение КСВ	цифровое и в виде аналогового индикатора
Диапазон R и X	0…10000, -10000…10000 – в числовом представлении, 0…1000, -1000…1000 – в графическом режиме
Режимы отображения	– КСВ на одной частоте – КСВ, возвратные потери, R, X, Z, L, C на заданной частоте – График КСВ, от 20 до 500 точек – График R,X, от 20 до 500 точек – Диаграмма Смита, от 20 до 500 точек – График возвратных потерь, от 20 до 500 точек – Режим измерения неоднородностей линий передач – Кабельный тестер (графики потерь и характеристического сопротивления)
Антенный разъем	- Тип разъема: N-тип – Форма выходного сигнала: прямоугольная – Выходная мощность: -10 дБм (на нагрузке 50 Ом)
Питание	– Четыре щелочные батарейки с напряженим 1.5 В, типоразмер AAA – Четыре никель-метал-гидридных аккумулятора на напряжение 1.2 В, типоразмер AAA – Макс. 4 часа непрерывных измерений или двое суток в «дежурном» режиме при использовании свежезаряженных элементов питания – При подключении анализатора к компьютеру – питание от USB-шины
Интерфейс	– Цветной TFT-дисплей, 290×220 точек – Влагозащитная клавиатура, 6×3 клавиш – Многоязычные меню и система помощи – Подключение к компьютеру через интерфейс USB
Размеры	82x182x32 мм
Рабочая температура	от 0 до 40 °C
Масса	236 грамм
