RigExpert AA-1400

RigExpert AA-1400 антенный анализатор КВ-УКВ диапазонов 0.1 … 1400 МГц, является дальнейшим развитием серии приборов АА RigExpert VNA(Vector Network Analyzer - однопортовых векторных анализаторов цепи).

Также как и в младшей модели AA-230, в анализаторе используется двухканальный высокочастотный DDS генератор для формирования тестового и опорного ВЧ сигналов, для подключения к исследуемой цепи - служит ВЧ мост на прецезионных компонентах, а съем сигнала отклика цепи и его детектирование производится с применением микросхемы широкополосного высокочастотного логарифмического детектора. Отличие приборов старшей группы в том, что для перекрытия высокочастной части диапазона свыше 200 МГц из сигнала DDS генератора выделяются и усиливаются нечетные высшие гармоники (соответственно модели прибора), которые и служат источником ВЧ колебаний в области сотен-тысяч МГц., а для усиления этих сигналов применяются микросхемные широкополосные УВЧ.

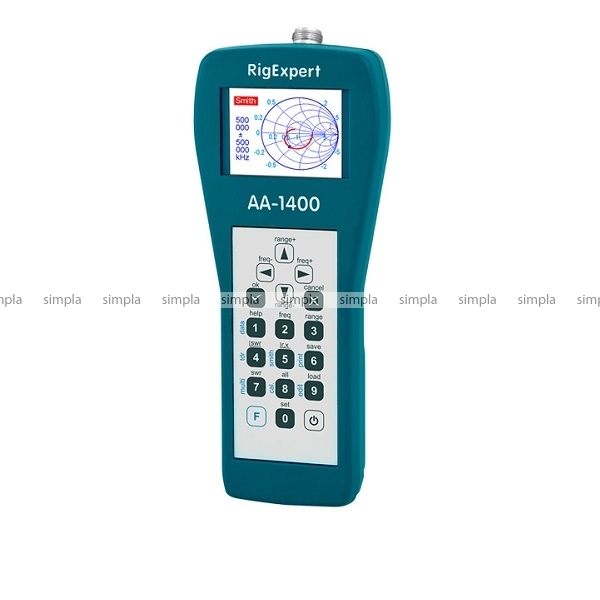

Конструктивно, прибор RigExpert AA-1400 выполнен в однотипном для этой серии эргономичном корпусе, позволяющем при работе удерживать прибор одной рукой, с цветным графическим TFT-дисплеем (320?240 точек) в верхней части корпуса и 18 кнопочной мембранной влагозащищенной клавиатурой. Размеры приборов 23x10x5.5 см, масса 0,650 кг.

Питание анализатора от размещенных в герметизированном отсеке на обратной стороне корпуса 3-х щелочных 1.5 В батарей или 3-х никель-метал-гидридных 1.2 В аккумуляторов, типоразмера AA, емкостью 1800…3000 мА·ч. Такое питание обеспечивает до 3-х часов работы прибора в автономном режиме. Также питание может осуществляться через стандартный USB кабель от подключенного компьютера или зарядного устройства.

Области применения RigExpert AA-1400

• • Измерения параметров и характеристик антенной цепи или тракта АФУ при настройке на максимальную эффективность;
• • Измерения параметров и характеристик коаксиального кабеля, при расчете и выборе рабочих параметров, определении места повреждения и подборе длины;
• • Измерение параметров трапов и симметричных линий, при настройке и согласовании линии передачи;
• • Измерения параметров и характеристик фильтра, при выборе или настройке фильтра по (или на) заданным(е) параметрам(ы);
• • Измерения параметров постоянных или настраиваемых заглушек, при выборе или настройке заглушки по (или на) заданным(е) параметрам(ы);
• • Измерение параметров емкостей и индуктивностей на радиочастотах, при подборе малых емкостей и индуктивностей по заданным параметрам;
• • Измерение характеристических параметров усилителей, ВЧ трансформаторов и других радиокомпонентов.

• • • Анализатор RigExpert AA-1400;
  • • USB кабель;
  • • Чехол с лямкой;
  • • Зарядное устройство;
  • • Переходник N-UHF;
  • • Инструкция по эксплуатации;
  • • Упаковка;

Основные характеристики
Частотный диапазон	0.1-1400 МГц
Шаг ввода частоты	1 кГц
Минимальный диапазон сканирования	10 кГц
Режим SWR2AIR™	-
Режим МультиКСВ™	+
Определение знака реактивной составляющей	+
Тип высокочастотного разъема	N
Уровень выходного сигнала	-10 дБм
Выходной усилитель	LVDS-чип
Форма выходного сигнала	прямоугольная
Импеданс нагрузки для измерения КСВ	25, 50, 75, 100 Ом
Аналого-цифровой преобразователь	16-битный
Батареи питания	три щелочные 1.5 В или три аккумулятора 1.2 В, типоразмер AA
Встроенное зарядное устройство	-
Подсветка ЖКИ	Цветной TFT, 320x240
Режим измерения неоднородностей линии передачи	Встроенный
Flash-память для хранения графиков	90 ячеек для графиков R/X и КСВ; 10 ячеек для графиков неоднородности линии передач
Датчик напряжения аккумулятора	+
Работа от внешнего источника питания (без аккумулятора)	внешний источник 9...12 В
Многоязычная поддержка	+
Быстрый выбор радиолюбительских диапазонов	+
