Рация NavCom CPC-311A

ГИМС. Речная радиостанция со встроенным СГУ

Стационарная УКВ радиостанция NavCom СРС-311А предназначена для организации служебной радиосвязи на судне и диспетчерской радиосвязи между судами внутреннего плавания и располагается на внешней палубе либо во внутренних помещениях судов.

Современный дизайн и эргономика

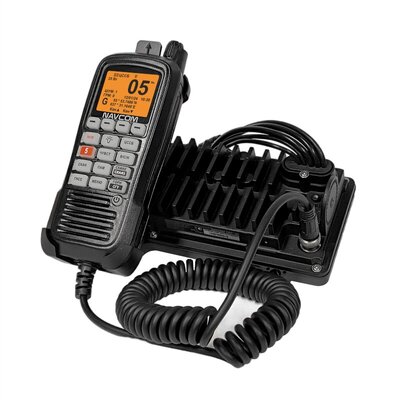

Радиостанция конструктивно выполнена в виде «чёрного ящика». Сам блок радиостанции располагается скрытно в приборной панели, а управление полностью осуществляется с выносной трубки, которою можно легко расположить в любом удобном месте. Трубка фиксируется с помощью надёжного держателя.

Работа в системе связи при бедствии ЦССБ

NavCom СРС-311А является качественно новым техническим решением, способным обеспечить высокий уровень безопасности судоходства на ВВП РФ. Радиостанция поддерживает работу в системе связи ЦССБ: позволяет осуществить персональный вызов с использованием индивидуального номера ИРПС радиостанции с указанием номера канала, на котором необходимо выйти на связь, а также осуществить запрос/отправку координат, благодаря входящей в комплект поставки антенне ГНСС ГЛОНАСС/GPS

При возникновении чрезвычайной ситуации NavCom СРС-311А может подать сигнал бедствия, который будет передан в системе ЦССБ, с указанием текущих координат судна и типа бедствия (человек за бортом, пожар, посадка на мель, столкновение, затопление и т.п.).

NavCom СРС-311А поддерживает подключение одного дополнительного поста управления, что позволяет максимально эффективно разместить радиостанцию на судне с флайбриджем.

Дополнительный пост управления

Кроме того, к радиостанции NavCom СРС-311А можно подключить выносной динамик для работы в условиях с высоким уровнем шума, а также рупор для работы с радиостанцией в качестве СГУ или туманного горна.

• Современный дизайн, не имеющий аналогов среди речных радиостанций
• Эргономичное исполнение для небольших приборных панелей
• Простота установки в любом удобном месте на судне
• Передача сигналов о бедствии в системе связи ЦССБ
• Отображение информации о бедствии на электронной навигационной карте (ЭНК) в электронной картографической системе (ЭКС)
• Использование идентификатора речной подвижной службы ИРПС (аналог MMSI)
• Встроенный приёмник ГНСС ГЛОНАСС/GPS
• Точное определение местоположения радиостанции, данные COG и SOG
• Запрос/передача местоположения
• Подключение дополнительного поста управления
• Подключение рупора или горна
• Три уровня переключения мощности передатчика (25, 15 и 1 Вт) с индикацией на экране
• Сканирование по трём каналам частот одновременно
• Функция Человек за бортом" (МОВ)

Функциональные характеристики NavCom СРС-311А:

• Стабильная радиосвязь в пределах речного диапазона частот
• Подключение внешнего динамика
• Световая индикация выбранного диапазона и работающего канала
• Работа с регулируемым шумоподавителем
• Индикация режима передачи
• Сканирование по всем каналам
• Блокировка клавиатуры
• Быстрый переход на 5-й дежурный канал
• Степень зашиты корпуса IP44

• Радиостанция
• Тангента МТТ-1
• Кабель-удлинитель для тангенты (3 метра)
• Кабель питания (1,5 метра)
• Держатель с установленным плавким предохранителем 10 А
• Запасной плавкий предохранитель 10А
• Кабель интерфейсный NMEA 0183 (0,4 метра)
• Кабель для подключения внешнего динамика (0,4 метра)
• Кабель для подключения рупора (0,4 метра)
• Антенна ГЛОНАСС/GPS NavCom Gamma 9 с кабелем (10 метров)
• Крепление для антенны ГЛОНАСС/GPS NavCom Gamma 9 (опция)
• Монтажный набор
• Руководство по эксплуатации
• Паспорт

Диапазон частот, МГц:	300,025-300,500
	336,025-336,500
Класс излучения	G3E (F3E), G2B
Класс ЦССБ	3
Мощность несущей передатчика, Вт, не более	25 / 15 / 1
Отклонение частоты передатчика от номинального значения, ppm, не более	7
Волновое сопротивление антенны, Ом	50
Максимальная девиация частоты передатчика, кГц, не более	± 5
Коэффициент нелинейных искажений передатчика, %, не более	7
Чувствительность приемника при отношении сигнал/шум 12 дБ (СИНАД), мкВ, не более	1,0
Избирательность приемника по соседнему каналу, дБ, не менее	70
Двухсигнальная избирательность, дБ, не менее	70
Частотный разнос между каналами, кГц	25
Номинальное напряжение питания, В	12,0 (минус 10%, плюс 20%)
Мощность аудиовыхода (внутренний динамик), Вт, не более	1,3
Мощность аудиовыхода (внешний динамик), Вт, не более	5 (4 Ом)*
Мощность аудиовыхода (внешний громкоговоритель), Вт, не более	30 (4 Ом)*
Потребляемый ток:
- в режиме передачи при максимальной выходной мощности 25 Вт, А, не более	7,0
- в режиме передачи при средней выходной мощности 15 Вт, А, не более	5,0
- в режиме передачи при пониженной выходной мощности 1 Вт, А, не более 2,0	2,0
- в режиме дежурного приёма при закрытом шумоподавителем, А, не более	0,3
- в режиме дежурного приёма при максимальной громкости, А, не более	0,8
Количество каналов встроенного приемника ГНСС	56
Принимаемые сигналы ГНСС	ГЛОНАСС, GPS
Система координат	WGS84
Среднее значение времени до первого местоопределения, с:
- холодный старт	60
- горячий старт	40
Точность определения координат (с антенной NavCom Gamma 9) для вероятности 95%, м, не более	35
Интерфейс RS-232:
- входные сообщения NMEA 0183 (версия 4.1)	RMC
- выходные сообщения NMEA 0183 (версия 4.1)	RMC, DSC, DSE
Максимальная рабочая температура, С°	плюс 55
Минимальная рабочая температура, С°:
- приёмопередающий блок	минус 10
- антенна ГЛОНАСС/GPS NavCom Gamma 9	минус 40
Степень защиты – IP:
- приёмопередающий блок	X7
- антенна ГЛОНАСС/GPS NavCom Gamma 9	56
Габаритные размеры радиостанции, (ДхШхВ), мм, не более	183 х 58 х 115
Габаритные размеры антенны ГЛОНАСС/GPS NavCom Gamma 9, (ДхВ), мм, не более:	97 х 60
Разрешение жидкокристаллического дисплея тангенты МТТ-1	128х108 точек
Тип разъёма для подключения приёмопередающей антенны	SO-239 (розетка)
Тип разъёма для подключения внешней антенны ГЛОНАСС/GPS NavCom Gamma 9	SMA (розетка)
Тип разъёма для подключения внешнего динамика	аудио 3,5 мм (розетка)
Тип разъёма для подключения внешнего громкоговорителя	RCA (розетка)
Тип разъёма для обмена данными по NMEA 0183	PS/2 (вилка)
Тип разъёма для подключения питания	GX16 2P (вилка)
Масса радиостанции, кг, не более	2,0
* - допускается подключение нагрузки сопротивлением 8 Ом к выходу УНЧ.
